一、概述
分析小屋是八十年代中期国际上开始流行的一项新技术。它集工业在线仪表的组合、成套、安装应用于一体，并首先在炼油、化工企业中得到广泛应用。现场分析室的规范化、专业化设计使表的现场安装、维护更加方便，并为仪表提供了良好的操作和运行环境，在工艺装置中得到了越来越多的应用。我公司生产的系列分析小屋采用强制通风正压防爆的方法，防止因内部释放可燃性气体以及外部爆炸性环境而引起的爆炸危险。分析小屋采用型钢结构，内外墙均为钢板，中间为隔热层。分析小屋适用于石油、化工等行业Ⅱ类１区或２区场所的爆炸性环境。
二、系统的组成
在线防爆分析室是可广泛适用于冶金、化工、纺织、炼油等行业,它是可用于I区、Ⅱ区等危险场所的一种防爆工业产品,现场只要提供电、气,在线仪表即可在危险场所安全、稳定、可靠的工作，同时，在分析室内执行操作的工作人员也可得到安全保障。
该系统由以下五部分组成：
A 分析室主体（双层结构，中间填有保温隔热防火材料）
B 室内危险气体浓度监测系统
C 声光报警联锁系统
D 仪表电源系统
E 公用电源系统
三、使用条件
1. 适用范围：
１) 室内环境温度：5℃~+45℃ ；
２) 环境湿度：相对湿度不大于95% ；
３) 海拔高度：不超过2000m ；
４) 分析室内温度根据内装分析仪表器的要求，采取暖气或空调措施；
５) 分析室引风管入口处应处于非危险区。
2. 安装使用条件：
1）环境温度： -20℃~40℃ ；
2）电源： AC220±10% 50Hz ；
3）大气压力： 50 KPa-- 106 KPa ；
4）海拔高度： < 2000m ；
5）无强烈震动 ；
四、结构及主要技术参数

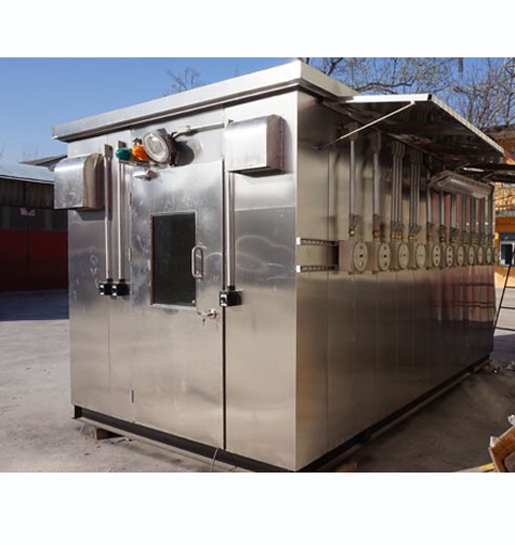

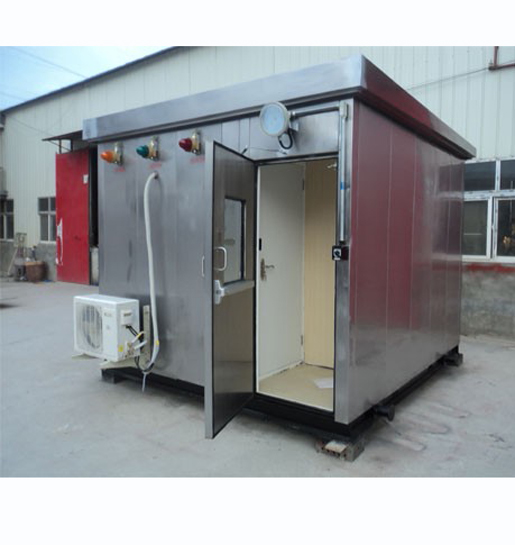

1. 小屋结构形式：采用内外钢结构，将分析仪表、预处理、控制单元组装在分析室内，分析室现场就近安装。取样探头在室外减压站前安装。分析室主体采用内外钢质结构，内外均为冷扎（或不锈钢）钢板，底座采用10号槽钢，四周龙骨方钢结构，内外板均喷塑处理，中间夹层厚70mm，其间填充有阻燃、保温、隔热材料。室内安装有防爆空调，可调节室内温度。电配系统为管线系统，配有防爆配电箱。照明系统采用防爆应急日光灯。分析室内还具有通风、换气、过滤装置。单开门结构,配有玻璃看窗和逃生门锁。采用特殊加工技术,均达到密封性、防腐、防尘、控制温度等功能。
2. 主要技术特点：
※全封闭系统，为现场分析创造最安全环境。
※整体防爆功能。
※高质量的报警信号输出(DCS)
※防尘、防水
※防静电、防火花功能。
※恒温、恒湿功能。
※防振动功能。
※隔离环境污染功能。
※抗环境腐蚀功能、抗现场干扰。
※整体接地，接地电阻<４Ω。
3. 主要技术参数：
A：防爆等级：ExdⅡBT4~ExdⅡCT6，制作等级根据用户要求而定。
B：分析室内浓度超限（25%LEL）时声光报警
C：电源：220VAC±10%，50Hz，20A
D：防护等级：≥IP56E：内压力正常值：30 -100Pa
